【破壊力学入門④・最終回】なぜ破壊強度はばらつくのか― Griffith条件・寸法効果・最弱リンク説

本記事は、企業で機械設計・構造設計・材料評価・安全審査などに携わる技術者を対象とした破壊力学入門シリーズの第4回（最終回）です。
内容は小林英男先生著『破壊力学』第1章を参考にしていますが、本文は技術者の理解を目的として、筆者の理解と言葉で構成した解説です。

1. 前回までの矛盾：「き裂があれば必ず壊れる？」

第3回では、応力集中の議論から、

「き裂先端の曲率半径を \( \rho \) = 0 とすれば、先端応力は無限大になる」

という結論に至りました。これは数式上、

\[ \sigma_{\max} = \infty \]

を意味し、論理的には「き裂が一度でも生じた材料には、破壊強度が存在しない」という結論になります。

しかし現実には、

という事実があります。この矛盾を解消することが、破壊力学が理論として成立するための最後の鍵です。

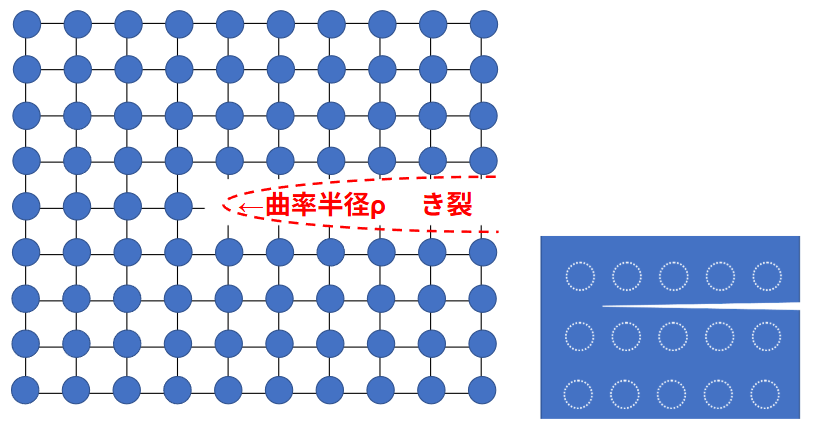

この矛盾に対する最初の重要な答えは、固体は連続体ではなく、原子の集合体であるという、ごく基本的な事実です。

実際のき裂先端では、

は物理的に存在できません。したがって、き裂先端の曲率半径には

\[ \rho = a_0 \]

という下限値があると考えます。

この仮定により、先端応力が無限大になるという弾性論の破綻は回避されることになります。

先端曲率半径を \( \rho = a_0 \) として応力集中条件を整理すると、破壊が生じるための外力条件は次の形になります。

\[ \sigma = \sqrt{\frac{\gamma E}{4a}} \]

この式は、a（き裂長さ）、\( \gamma \)（表面エネルギー）、E（縦弾性係数）によって、破壊強度が決まることを示しています。

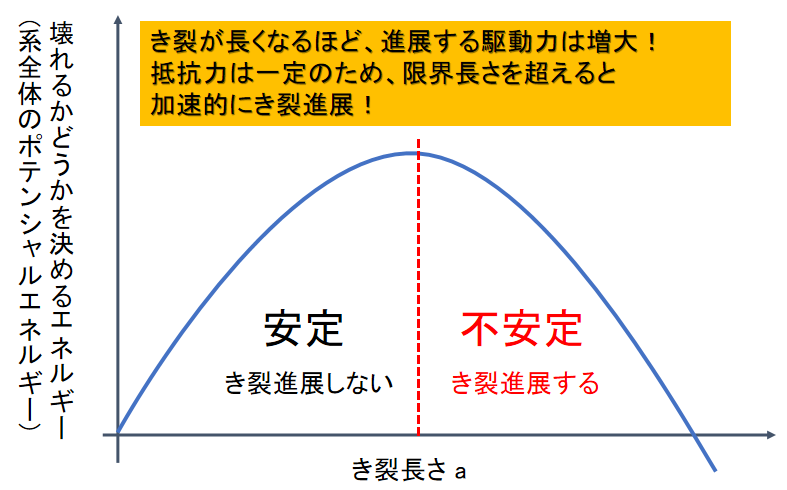

ここで重要なのは、破壊条件が「局所応力」ではなく「エネルギーの釣り合い」で表現されているという点です。これが、後に詳しく展開されるGriffithの破壊条件の思想的な入口です。

破壊は欠陥やき裂の寸法に強く依存し、その分布は材料中で一様ではないため、実際の破壊強度は単一の値にはなりません。むしろ試験片ごとにばらつく量として観測されます。

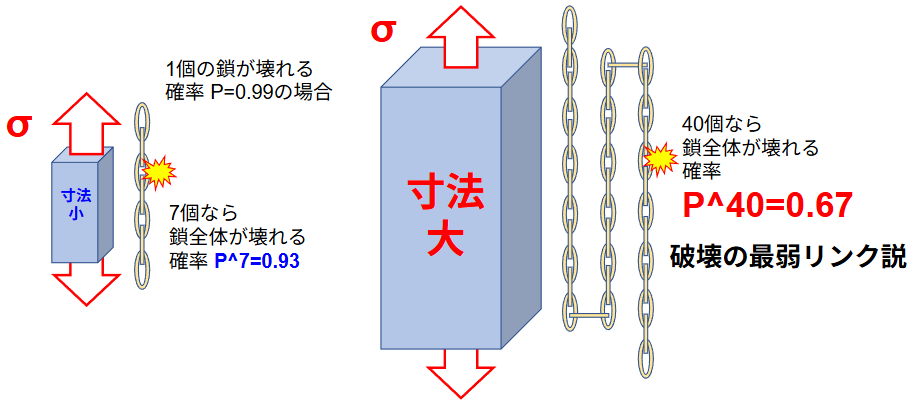

破壊強度が欠陥や微視組織に支配される性質を構造敏感性と呼びます。特に脆性材料では、最も弱い欠陥が、材料全体の破壊強度を決める（最弱リンク説）という特徴があります。鎖が最も弱い輪で切れるのと同じ原理です。

体積が大きいほど大きな欠陥を含む確率は高くなるため、平均的な破壊強度は、寸法の増大とともに低下する（寸法効果）という現象が現れます。

実務では、既知のき裂を評価する確定論的破壊力学と、欠陥のばらつきを考慮して破壊確率を評価する立場を使い分けることが重要です。
