これまでの連載では、き裂が進むか・進まないかを、エネルギーの観点から整理してきました。最終回となる今回は、もう一歩踏み込みます。
「き裂はいったん動き出すと、どれくらいの速さで進むのか」
これは、静的な破壊条件を超えた動的破壊の問題です。本記事では、エネルギー平衡の考え方を拡張し、き裂進展速度がどのように決まるのかを見ていきます。
本記事は、小林英男先生著『破壊力学』第3章を参考にしつつ、筆者の言葉で再構成した解説です。
🎯 この記事のゴール
- き裂進展における運動エネルギの役割の理解
- エネルギー解放率 G とき裂速度 Vc の関係式の把握
- き裂速度が音速に制限される物理的理由の習得
1. 進展開始条件から「速度」の議論へ
第1回で示したように、き裂進展開始条件は
で表されます。しかし、この式は「動き出すかどうか」しか教えてくれません。き裂が実際に進展している間には、系の中で別のエネルギー変換が起こっています。
それが運動エネルギーです。
2. き裂の運動エネルギーとは何か
ここで一度立ち止まって考えます。
き裂そのものに質量はありません。

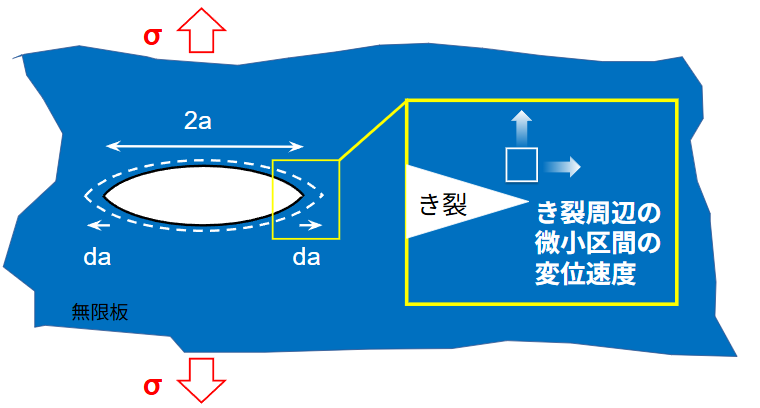

それでも、き裂が進展するとき、周囲の材料には時間的に変化する変位場・速度場が生じます。運動エネルギーを担っているのは、き裂近傍の材料です。
この運動エネルギー M は、周囲の変位速度を積分することで評価されます。
ここで ρ は材料の密度です。
3. エネルギ解放率Gと運動エネルギの関係
き裂が進展している間、エネルギーの収支は次のように整理できます。
[ 解放されたエネルギー ] − [ 表面形成に使われたエネルギー ] = [ 運動エネルギーの増加 ]
式で書けば、
Griffithの設定した条件では、\( \frac{dW}{da} = 2\gamma \) ですから、
4. き裂進展速度Vcの導出
一方、運動エネルギー M は、き裂進展速度 Vc = da/dt を用いて整理することができます。詳細な積分の結果、
という形になります。ここで κ は無次元定数です。
この式と先ほどのエネルギー収支式を等置することで、き裂進展速度とエネルギー解放率の関係が得られます。
5. 音速との関係：なぜ無限に速くならないのか
ここで、次の量を定義します。
これは、固体中の弾性波速度（音速）に相当します。
数値定数を代入すると、き裂進展速度は
この式から、重要な結論が導かれます。
- き裂進展速度は音速を超えない
- 最大でも音速の数分の一に制限される
つまり、き裂は「一瞬で材料を切り裂く存在」ではなく、材料の情報伝達速度に縛られて進む現象なのです。
6. エネルギー解放率が大きくなると何が起こるか
式
から分かるように、G が 2γ に近いとき、き裂進展速度はほぼゼロです。しかし、G が大きくなるにつれて、速度は急激に増加します。この挙動は、実験的に観測される不安定破壊の特徴とよく対応しています。
7. 第3章全体の位置づけ
- エネルギ平衡ーにより進展開始条件が与えられる
- エネルギー解放率 G により負荷方式を超えた整理が可能になる
- Griffithの式は特殊条件下の結果にすぎない
- 進展後の挙動は動的エネルギー変換で支配される
8. 連載のまとめ
5回にわたる連載を通じて、破壊力学の第3章で扱われるエネルギー解放率の考え方を整理してきました。
- き裂はエネルギーの収支で進む
- 負荷方式に依らない評価量がG
- Griffith理論は一般理論の一部
- き裂進展速度は音速に制限される
これらを理解できれば、破壊力学は「暗記科目」ではなく、現象を読み解く道具になります。
