破壊力学を学び始めると、「応力拡大係数」や「き裂先端の応力場」に目が行きがちです。けれど、き裂が動き出す瞬間を本当に腹落ちさせるなら、まず押さえるべき視点があります。それがエネルギー平衡です。
本記事は、小林英男先生著『破壊力学』第3章「エネルギ解放率」を参考にしつつ、内容を筆者の言葉で再構成した解説です。
この記事で得られること
- なぜ破壊を「力」ではなく「エネルギー」で考える必要があるのかが分かる
- き裂が進展する条件を、式の意味ごと理解できる
- 第1章の「理想強度」や「き裂の鋭さ」の議論と、第3章のつながりが見える
1. 第1章の復習：き裂があっても「0ではない破壊強度」がある
第1章では、鋭いき裂が存在しても、破壊強度が必ずしもゼロにならないことを議論しました。直感的には、き裂先端の鋭さには下限があり、その候補として原子面間隔が関係している、という見方でした。
第3章は、き裂進展を別の角度から見ています。つまり、き裂が進むかどうかは、先端応力だけでなく、系全体のエネルギーの収支で決まる、という観点です。
2. き裂の有無で「エネルギーの内訳」が変わる

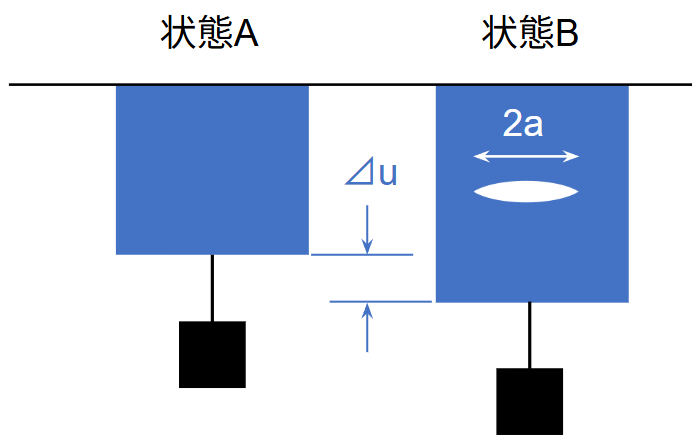

まず、単位厚さの2次元弾性体を考えます。ここで比較するのは次の2つです。
- 状態A：き裂のない試験片に負荷した状態
- 状態B：同じ試験片に長さ a のき裂を導入して負荷した状態
状態Aの全エネルギー EA には、ざっくり言えば次の要素が含まれます。
- 外力による位置のエネルギー（荷重点の位置に関係）
- 弾性ひずみエネルギー
- 試験片表面の表面エネルギー
一方、状態Bでは「き裂がある」ため、状態Aと比べて次の3点が変わります。
- （a）き裂の存在により剛性が変わり、荷重点の位置が変わる。結果として外力が追加で仕事をし、その分をLとする
- （b）き裂があることで弾性ひずみエネルギーが解放される。その解放量をUとする
- （c）き裂が生む新しい破面により表面エネルギーが増える。その増加量をWとする
この整理を式にすると、状態Bの全エネルギー EB は
ここがこの章の“入口”です。言葉にすればこうなります。
「き裂は、外力の追加仕事と弾性エネルギー解放によって“もらえる”エネルギーが増える。しかし同時に、新しい表面を作るためのコストも発生する」
3. き裂がほんの少し伸びたとき、何が起きるか

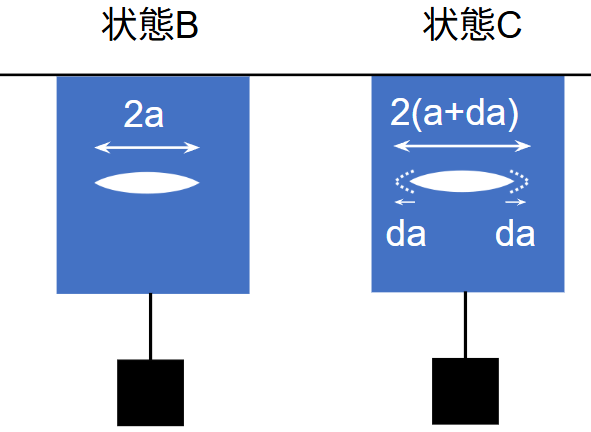

次に、状態Bと同じ試験片で、き裂が微小長さ da だけ進展した状態Cを考えます。このとき、自由エネルギーの変化 dE は
より厳密には、き裂長さ a の関数として
ここで、「き裂が進展するとき、エネルギー平衡が保たれるなら dE=0 だ」と言いたくなります。しかし、この部分は一段丁寧に考える必要があります。
4. 重要ポイント：き裂進展には“時間”がある
き裂が da だけ伸びるには、わずかながらも時間 dtがかかります。つまり、き裂には進展速度 da/dt があり、その速度に対応して運動エネルギーが関係してきます。
ここで直感的に引っかかる人が多いはずです。
「き裂は空間で、質量がないのに、なぜ運動エネルギーになるの？」
この問いは、原著でも問題として提示される重要なポイントです。結論だけ先に言えば、運動エネルギーの主体は「き裂そのもの」ではなく、き裂の進展に伴って周囲の材料に生じる動的な変位・速度場です。き裂は“引き金”であって、動いているのは周囲の固体です。
したがって、自由エネルギーの変化は、運動エネルギーの増加に変換されると考えられます。
そして、き裂進展開始の瞬間は進展速度がゼロなので M=0 です。よって、進展開始条件は
となります。
5. この式が言っていること
式を読むポイントはシンプルです。
- \(\frac{d(L+U)}{da}\)：き裂が伸びることで外力から追加でもらえる仕事と弾性エネルギーとして解放される分
- \(\frac{dW}{da}\)：き裂が伸びることで新しい破面を作るコスト（表面エネルギの増加率）
つまり、
「もらえるエネルギーが、表面を作るコストを上回ったときにだけ、き裂は動き出す」
ということです。き裂進展は「応力が大きいから起きる」のではなく、もっと冷静に言えば採算が合ったから起きる現象です。ここまで腑に落ちると、破壊力学が一段見通しよくなります。
6. まとめ：第1回で掴むべき“考え方の骨格”
- ✔ き裂進展はエネルギーの収支で議論できる
- ✔ き裂が伸びると、解放される弾性エネルギーと必要な表面エネルギーがせめぎ合う
-
✔
進展開始条件は
\[\frac{d(L+U)}{da}\ge\frac{dW}{da}\] で表される - ✔ 「き裂の運動エネルギー」の実体は、周囲材料の動的変位場にある
次回予告
次回は、この \(\frac{d(L+U)}{da}\) を、実務でも扱える量として定義し直します。キーワードはコンプライアンスと、そこから導かれるエネルギー解放率 Gです。

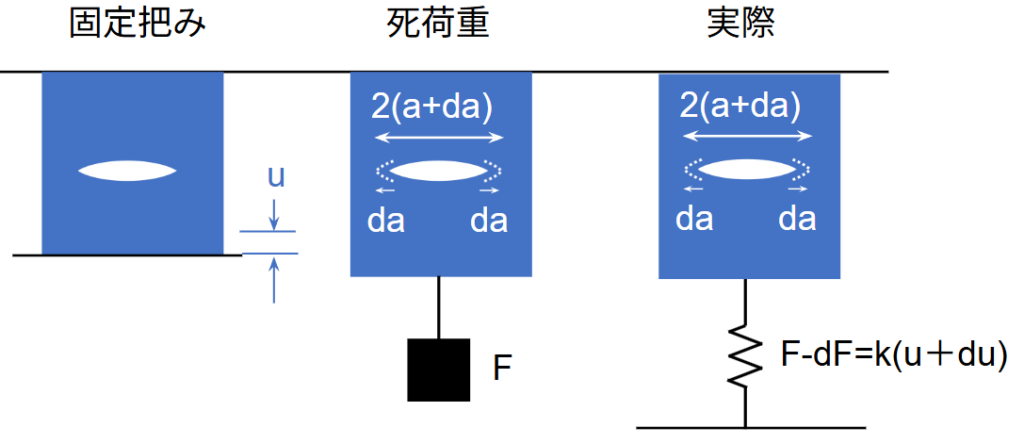

- 固定把み(づかみ)でも死荷重でも、なぜ同じ G に行き着くのか
- G が「負荷方式に依らない」力学量である意味
- 設計・試験で G をどう使うのか
参考
本記事は小林英男先生著『破壊力学』（第3章「エネルギ解放率」）を参考に、学習支援を目的として内容を整理・解釈し、筆者の言葉で再構成した解説記事です。厳密な定義や導出、図表の確認は原著をご参照ください。
