【破壊力学II-1】延性破壊の出発点は「引張試験」にある｜公称応力・真応力と塑性不安定（ネッキング）を実務目線で整理

1. なぜ破壊力学の前に「引張試験」を掘り下げるのか

破壊力学というと「き裂」「応力拡大係数」を思い浮かべがちですが、材料が壊れる現象を現場で扱うには、まず破壊の土台＝材料の変形と安定性を押さえる必要があります。

特に延性材料（多くの金属）が示す破壊は、いきなり“割れる”のではなく、塑性変形の進行の中で起点が育つ形をとります。つまり、引張試験の曲線に表れる「降伏→加工硬化→最大荷重→ネッキング→破断」の一連が、破壊の縮図になっています。

2. 公称応力と真応力：同じ試験でも“見ている世界”が違う

2.1 公称応力（工学応力）とは何か

公称応力は、荷重 F を初期断面積 A₀ で割った値です。

設計で使いやすいのは、寸法が一定のまま計算でき、試験データも豊富だからです。ただし、塑性変形が進むと試験片の断面積はどんどん減ります。そこで、公称応力だけを見ていると、ネッキング以降の現象を誤解しやすくなります。

2.2 真応力（true stress）とは何か

真応力は、荷重 F をその瞬間の断面積 A で割った値です。

ネッキングが始まると断面積 A が急激に小さくなるため、荷重が下がっても真応力は上がり続けることがあります。ここが、現場でよくある誤解——「荷重が下がった＝材料が弱くなった」——を生むポイントです。

3. 「荷重が最大になった瞬間」に何が起きているのか：塑性不安定の条件

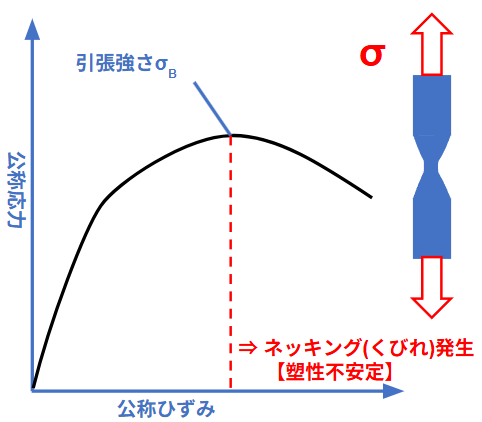

引張試験で観察される「最大荷重（ピーク）」は、破壊そのものではなく、変形の安定性が失われる境界です。この現象を塑性不安定（plastic instability）、一般にはネッキング開始と呼びます。

ポイントは、荷重 F が

で表されることです。最大荷重は \(dF = 0\) の条件で与えられます。

体積一定（塑性変形では近似的に体積が変わらない）という考え方を用いると、ひずみ ε と断面積の変化が結びつき、最終的に有名な条件に到達します。

4. ひずみ硬化指数 n が示すこと：材料の“伸び方の性格”

延性材料の真応力–真ひずみ曲線は、経験的に次の形で近似されることがあります。　　　　　　　　　　　　　　　　　　（材料定数 a, n）

このとき、塑性不安定条件を当てはめると、以下のシンプルな関係が導かれます。

となります。つまり、n が大きい材料ほど均一に伸びやすい（局所化しにくい）傾向を持ちます。

現場感覚で言えば、同じ強度レベルでも「粘り強く伸びてから壊れる材料」と、「あるところから急に首（ネッキング）ができて破断する材料」がある、という違いを n が代表しているイメージです。

5. 実務につながる整理：引張強さは“破壊強度”ではない

引張強さ（最大荷重を初期断面積で割った値）は、設計でよく使われます。しかし、ここまでの話から分かる通り、それは破壊の瞬間の材料能力というより、

• 均一変形が続けられる限界
• ネッキング（塑性不安定）が始まる境界

を強く反映した指標です。

したがって、実機設計で「引張強さを満たしている」ことは重要ですが、それだけで破壊を語り切れないのが現実です。特に次の要素が入ると、話は一気に変わります。

• ▶ 切欠きや溶接による応力集中
• ▶ 拘束による多軸応力化（塑性拘束）
• ▶ 温度・ひずみ速度による材料特性の変化

次回は、この“現場で必ず出る要素”である多軸応力と塑性拘束を取り上げ、Tresca条件・Mises条件が設計判断にどう効くかを整理します。

🚀 今回のまとめ

• ✔ 公称応力は \( \sigma_n = F/A_0 \)、真応力は \( \sigma = F/A \) であり、塑性変形域では見え方が変わる。
• ✔ 最大荷重（ピーク）は破断ではなく、塑性不安定（ネッキング開始）の境界。
• ✔ 塑性不安定条件は \( \sigma = \frac{d\sigma}{d\varepsilon} \) で表される。
• ✔ ひずみ硬化指数 n は“均一に伸びる性格”を表し、ネッキング開始ひずみと強く関係する（\( \varepsilon = n \)）。
• ✔ 引張強さは「破壊強度」そのものではなく、変形の安定性の限界を反映している。
