前回の記事では、引張試験を通して公称応力・真応力、そして塑性不安定（ネッキング）が破壊の出発点であることを整理しました。
しかし、実際の機械構造物が「きれいな一軸引張」だけで使われることは、ほとんどありません。溶接部、切欠き、拘束条件のある構造では、材料内部に多軸応力状態が生じます。
このとき、材料は同じ材料・同じ強度値であっても、まったく異なる壊れ方を示します。その違いを説明する鍵が、降伏条件・破壊条件、そして塑性拘束です。
本記事は、小林英男先生著『破壊力学』（第2章「材料の破壊」）を参考に、実務の視点から筆者の理解と言葉で構成したものです。詳細な図や式の導出については、原著をご確認ください。
1. 多軸応力とは何か —— 「応力は一つではない」
引張試験では、軸方向に一つの応力だけが作用していると考えます。これを単軸応力状態と呼びます。
一方、実構造では次のような要因によって、同時に複数方向の応力が生じます。
- 切欠き・穴・溶接止端による応力集中
- 板厚方向の変形が抑えられる拘束条件
- 溶接残留応力や締結による初期応力
このように、主応力 \( \sigma_1, \sigma_2, \sigma_3 \) が同時に存在する状態を多軸応力状態と呼びます。
2. 降伏条件とは何を決めているのか
「材料がいつ塑性変形を始めるか」を決めるのが降伏条件（yield criterion）です。多軸応力状態では、単に「最大応力が降伏応力を超えたか」では判断できません。
2.1 最大主応力条件（脆性破壊に対応）
最大主応力条件では、以下の時に破壊が生じると考えます。
これは、ガラスやセラミックスなどの脆性材料に適した考え方です。

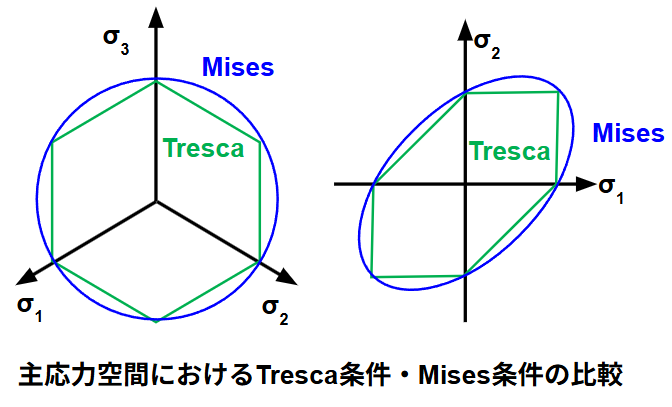

2.2 Tresca条件（最大せん断応力条件）
延性材料の降伏を説明する古典的な条件が、Tresca条件です。
「最大せん断応力が、単軸引張時の降伏応力に対応する値に達したとき、降伏が始まる」という考え方で、安全側の評価になりやすいため実務で重宝されます。
2.3 Mises条件（せん断ひずみエネルギ条件）
現在のCAE解析や設計基準で、最も広く使われている降伏条件です。
材料内部のせん断ひずみエネルギが一定値に達したときに降伏が始まるという考え方に基づいています。
3. なぜ切欠き底では「強く」なるのか —— 塑性拘束の考え方

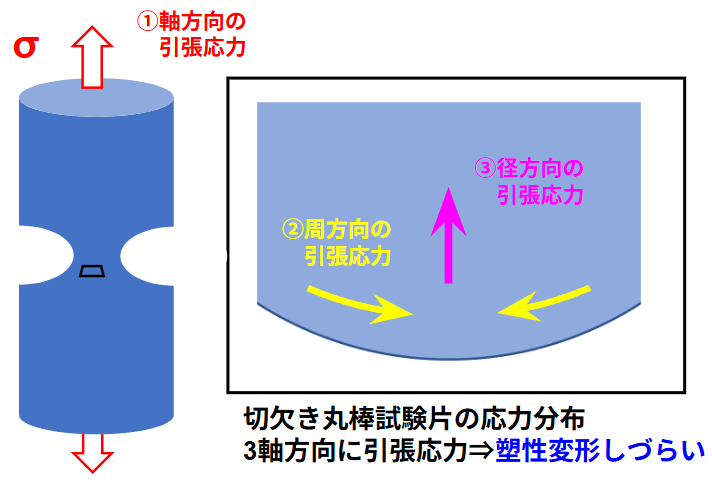

切欠き底では、半径方向や円周方向の変形が周囲の材料に抑えられ、三軸引張応力状態になります。その結果、以下の現象が生じます。
- 同じ材料でも降伏応力が高く見える
- 塑性変形しにくくなり、脆性的な破壊に近づく
これを塑性拘束（plastic constraint）と呼びます。
4. 塑性拘束係数 λ の意味
塑性拘束の影響は、塑性拘束係数として定量化されます。
ここで σz は切欠き底で生じる軸方向応力、σy は単軸引張での降伏応力です。
全断面降伏時の平均塑性拘束係数 λm の理論値：
重要なのは、塑性拘束は材料固有の性質ではなく、形状と拘束条件で決まるという点です。
5. 設計・評価での実務的な意味
- なぜ切欠き材の降伏応力が高く見えるのか
- なぜ厚肉構造ほど脆性破壊しやすいのか
- なぜ単純な強度計算だけでは安全性を語れないのか
破壊力学が必要とされる背景には、こうした多軸応力・塑性拘束による性質の変化があります。
🚀 今回のまとめ
- ✔ 実構造は 多軸応力状態 であり、単軸引張とは挙動が異なる。
- ✔ 延性材料の降伏評価には Mises条件 が最も一般的。
- ✔ 切欠き等による 塑性拘束 は材料を脆性化させ、見かけの降伏応力を高める。
- ✔ 破壊力学は「強さ」ではなく 「状態としての壊れやすさ」 を扱う。
