【破壊力学II-3】時間が支配する破壊現象とは何??–ひずみ速度・衝撃・疲労の本質を理解する

本記事は、小林英男先生著『破壊力学』（第2章「材料の破壊」）を参考文献として参照しつつ、筆者の理解と言葉で破壊力学を学び始める方に向けて実務で使える形に噛み砕いて解説します。図や表、式の導出については、必ず原著をご参照ください。

実務では、同じ応力レベルなのに壊れる場合と壊れない場合がある、という経験を多くの技術者が持っています。その違いを生む１つの大きな要因が、時間です。

本記事では、小林英男先生の『破壊力学』第2章後半をもとに、ひずみ速度、衝撃、時間依存型破壊という視点から、材料の壊れ方を整理します。

1. なぜひずみ速度が変わると材料は「強く」見えるのか

引張試験では、通常ゆっくりと荷重を加えます。しかし、衝撃や急激な変形が加わる場合、材料内部ではひずみ速度が大きくなります。

多くの金属材料では、ひずみ速度が大きくなると

という性質が確認されています。これは転位の移動が時間的に追いつかなくなるためです。

教科書の『破壊力学』では、真応力–真ひずみ関係に対するひずみ速度の影響を、次の形で整理しています。

\[ \sigma = C \, \varepsilon^n \, \dot{\varepsilon}^m \]

ここで C, n, m は材料定数であり、特に指数 m がひずみ速度感受性を表します。鋼材では、m ≈ 0.05〜0.25 程度とされています。

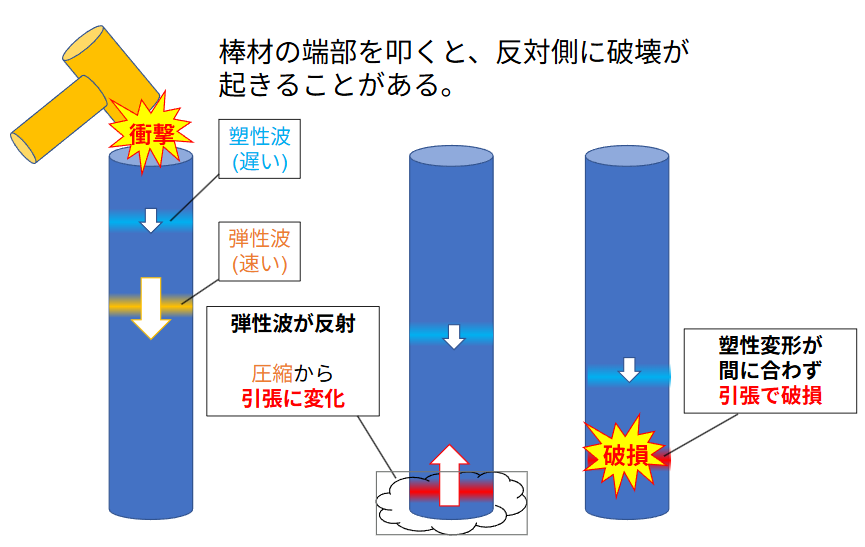

棒の端部を急激に引張る、あるいは打撃を与えると、荷重は瞬時に全体へ伝わるわけではありません。応力は波として伝播します。

弾性範囲では、弾性波の伝播速度は

\[V_s = \sqrt{\frac{E}{\rho}}\]

で与えられます。ここで E はヤング率、ρ は密度です。

一方、塑性変形が始まると、塑性波が形成され、その伝播速度は次式で与えられます。

\[V_p(\varepsilon) = \sqrt{\frac{d\sigma}{d\varepsilon}\frac{1}{\rho}}\]

この結果、変位速度がある限界を超えると、塑性波が端面に到達できず、端部で破壊が発生します。この限界速度を臨界衝撃速度と呼びます。

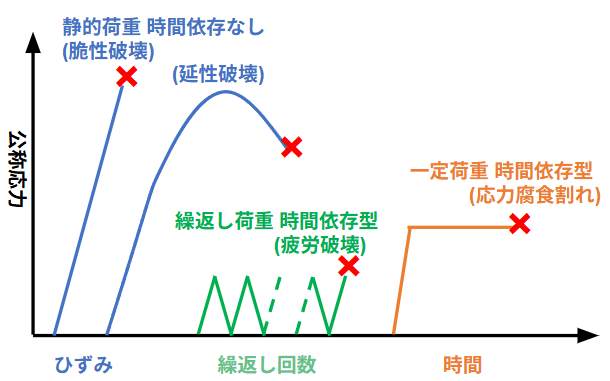

ここまで扱ってきた破壊は、荷重増加とともにほぼ瞬時に起こるものでした。これを非時間依存型破壊と呼びます。

一方で、荷重を一定に保っていても、時間の経過とともに破壊が生じる現象があります。これが時間依存型破壊です。

教科書の『破壊力学』では、時間依存型破壊を次の3つに分類しています。

疲労破壊は、降伏応力以下の応力を繰り返し受けることで生じます。

材料全体は塑性変形していなくても、表面や結晶内の弱い部分では、局所的なすべりが繰り返されます。その結果、微小な凹凸が形成され、やがて疲労き裂が発生します。

応力腐食割れは、引張応力と腐食環境が同時に存在することで生じます。金属表面で局所的な電気化学反応が起き、き裂先端が選択的に溶解することで、き裂が進展します。

また、水素が関与する場合は、水素脆化として現れ、遅れ破壊の原因となります。

一方、クリープ破壊は高温環境下で顕著です。原子空孔の拡散、粒界空孔の成長、キャビティ形成を経て、粒界破壊に至ります。

この章が示している重要なメッセージは明確です。
