事故が「安全の前提」を壊した

かつて、構造設計の基本は安全寿命設計でした。

考え方はシンプルで、

「設計寿命の間、き裂は発生しない」というもの。

しかし、この前提は現実に敗れます。

1954年、世界初のジェット旅客機「コメット」が連続して空中分解事故を起こしました。

原因は、繰返し荷重によるき裂の発生と進展です。

ここで初めて、「き裂は発生する」という現実が、設計の前提に組み込まれました。

フェールセーフでも足りなかった理由

次に導入されたのが、フェールセーフ設計です。

これは、「一部が壊れても、全体は壊れない」という考え方です。

複数の荷重経路を持たせることで、一つの破断が即破局につながらない構造にします。

しかし――ここにも盲点がありました。

1969年、戦闘機F-111の事故です。

この機体はフェールセーフ構造でしたが、製造時に見逃された微小欠陥を起点に、想定よりはるかに早く破壊に至りました。

ここで明らかになったのは、「欠陥の存在」と「その成長」を管理しなければ安全は保証できないという事実です。

損傷許容設計という“開き直り”

ここで設計思想は大きく転換します。

それが、「欠陥は最初からあるものとして扱う」という考え方です。

これが損傷許容設計です。

重要なのは、壊れないことではなく、壊れ方を制御することです。

つまり、「次の検査まで、絶対に致命傷に至らないように設計する」という思想です。

損傷許容設計の2つの戦略

この思想は、実務上2つのアプローチに分かれます。

(1) フェールセーフ設計

構造に冗長性を持たせる方法です。

・複数の荷重経路を持つ
・一部が壊れても荷重が再配分される

これにより、「一つのき裂では壊れない構造」を作ります。

(2) クラックセーフ設計

こちらは発想が逆です。

き裂の成長を遅くすることで安全を確保します。

・応力レベルを低く抑える
・応力集中を減らす

その結果、「き裂が発生しても、致命的なサイズに達する前に検査で見つけられる」設計になります。

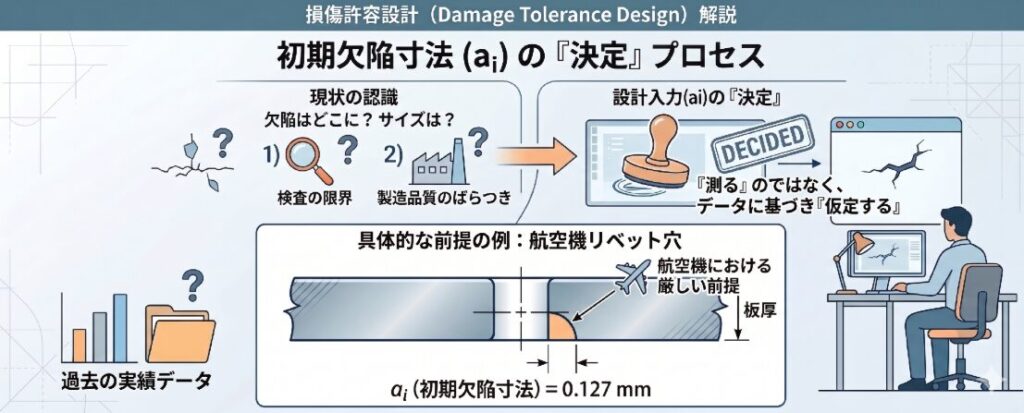

初期欠陥は「設定するもの」

損傷許容設計で最も重要なのが、初期欠陥寸法 a_iです。

ここで重要なのは、「測る」のではなく「決める」という点です。

・検査の検出限界
・製造品質
・過去の実績

これらをもとに、「このサイズの欠陥は存在すると仮定する」という設計入力を与えます。

例えば航空機では、リベット穴に半径0.127 mmの円形状き裂が最初からあるという厳しい前提が使われます。

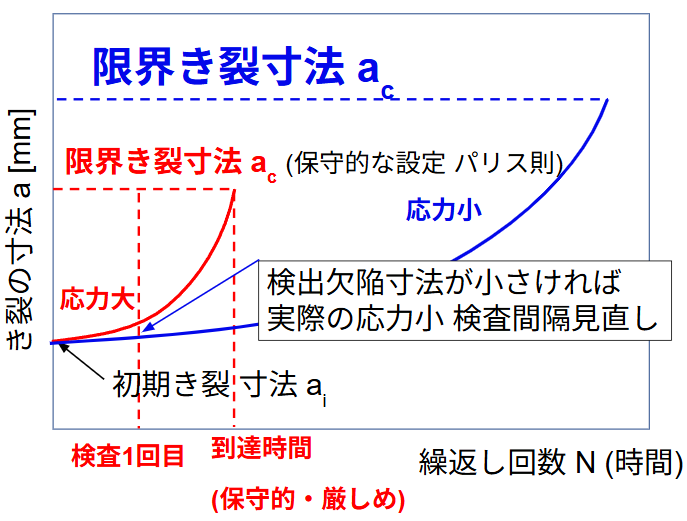

検査間隔は「き裂の成長」が決める

設計の最終アウトプットは、検査スケジュールです。

その決め方は極めてロジカルです。

• 初期欠陥 a_i を設定する
• 限界欠陥 a_c を求める
• 進展則(パリス則と呼びます)で到達時間 N_f を計算する

そして、その半分程度で検査するというルールを取ります。

これは、たとえ厳しめの条件で見込んだ計算通りのき裂進展速度でき裂が進んだとしても、「限界に達する前の2回は検査のチャンスがある」という二重の安全網を意味します。

🚀 今回のまとめ

• ✔ 損傷許容設計の本質は、制御された壊れ方だけを許すことである。
• ✔ 初期欠陥寸法 a_i は実測値ではなく、検査限界などから設計入力として設定するものである。
• ✔ 検査間隔は、計算された限界到達時間 N_f の半分程度に設定し、二重の安全網を張る。
