荷重・靭性・き裂サイズで「壊れる／壊れない」を決める
前回は、構造物の安全を守るための全体像――構造健全性保証について整理しました。
そこで見えてきたのは、破壊力学は“主役”ではなく、“守りを固めるための道具”であるという立ち位置です。
では次に来る問いは、これです。このき裂は、本当に安全なのか？
この問いに対して、破壊力学が出す答えはシンプルです。3つの量のバランスで決まる今回は、その“3点セット”を整理します。
欠陥評価は「三角形」で考える

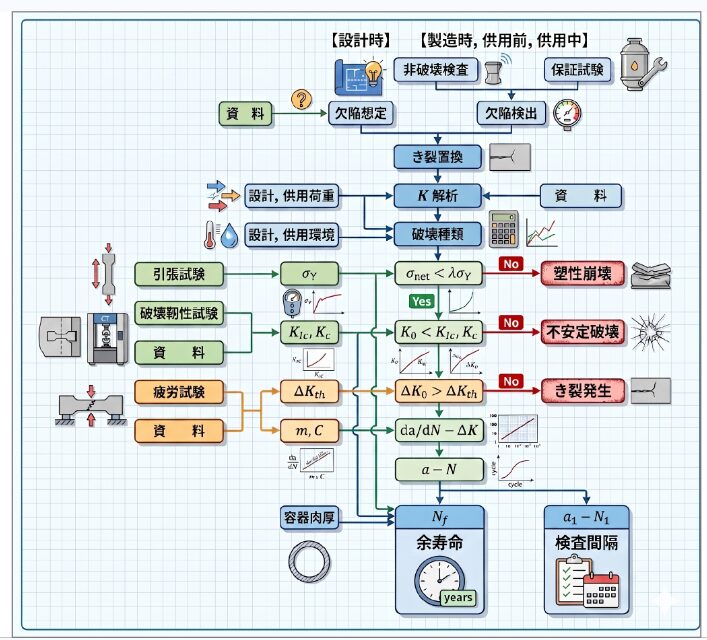

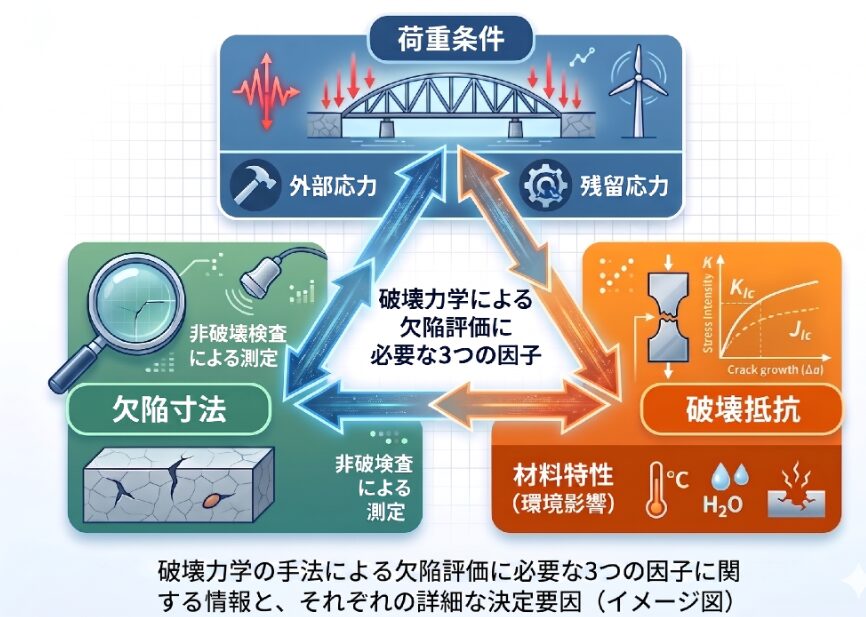

破壊力学による欠陥評価は、次の3つの情報で成立します。
- 荷重（応力）：どれくらいの力がかかっているか（\( \sigma \)）
- 欠陥寸法：き裂の大きさ・形状・位置（\( a \)）
- 破壊抵抗（靭性）：どこまで耐えられるか（\( K_c \)）
この3つは独立ではありません。互いに拘束し合う関係にあります。言い換えると、2つが決まれば、残り1つの限界が決まるという構造です。
例えば――
- 材料（靭性）＋荷重 → 許容き裂サイズが決まる
- き裂サイズ＋材料 → 許容荷重が決まる
- 荷重＋き裂サイズ → 必要な靭性が決まる
つまり設計とは、この三角形のどこを動かすかを決める行為だと捉えることができます。
非時間依存型評価：今、壊れるか？
まずは、荷重をかけた瞬間に破壊が決まるケースです。これは脆性破壊のように、時間を介さずに起きる現象です。
評価のベースは、これまで学んできた条件――\( K \ge K_c \)です。ここから、実務で使う2つの形に変換します。
(1) 限界欠陥寸法 ac
どこまでの傷なら許されるか？を示す量です。
この式が意味しているのはシンプルです。応力が高いほど、許されるき裂は小さくなる。当たり前ですが、これが設計の制約になります。
(2) 限界破壊応力 \( \sigma_c \)
今度は逆に、このき裂で、どこまで耐えられるか？を求めます。
ここから見えるのは、き裂が大きいほど、許容応力は急激に下がるという現実です。
実務では、この \( \sigma_c \) や ac に対して安全率を見込むことで設計判断を行います。
時間依存型評価：いつ壊れるか？
もう一つ重要なのが、時間とともに壊れ方が変わるケースです。代表例が疲労破壊です。この場合、三角形は固定ではありません。時間とともにき裂サイズが変化するという点が本質です。
(1) き裂進展の予測
き裂の成長は、Paris則で表されます。
これは、応力の繰り返しが、き裂をどれだけ進めるかを示しています。
(2) 余寿命の算出
初期き裂 a0 が、限界き裂 ac に達するまでの繰り返し数 Nf を求めます。
式は複雑ですが、本質はこれだけです。今ある傷が、危険なサイズになるまでの時間を逆算している
(3) 検査間隔の設計
求めた Nf をもとに、いつ点検すべきかを決めます。ここで初めて、破壊力学が保全計画に直結することになります。
🚀 今回のまとめ：三角形を動かせ
現場で重要なのは、この三角形を固定されたものとして扱わないことです。対策には複数の選択肢があります。
- ✔ 材料を変える → 靭性を上げる
- ✔ 構造を変える → 応力を下げる
- ✔ 検査を強化する → き裂を小さいうちに見つける
つまり、3つのうち、どれを動かすのが最も合理的かを考えるこれが設計・保全の本質です。
コスト、工期、信頼性――そのすべてを踏まえて、最適なバランスを設計する。破壊力学は、その判断を“感覚”ではなく“論理”に変える道具です。
