【破壊力学 入門】応力拡大係数 \(K\) とは何か？
無限大の応力を「物差し」に変える知恵
本記事は、企業で機械・構造設計、材料選定、評価試験、品質保証に携わる方向けに、破壊力学の核心である応力拡大係数を整理したものです。
小林英男先生著『破壊力学 第四章』を参考に、実務の視点で要点を再構成しました。
前回は、き裂の先端が応力特異点になる、という少し不思議な事実を見ました。
理論上、き裂先端に近づけば近づくほど応力は大きくなり、数式の上では無限大になります。
ここで多くの技術者が、こう感じるはずです。
「無限大になるなら、計算しても意味がないのではないか？」
実は、破壊力学はこの“無限大になる”という性質をうまく利用して、設計や評価に使える形へ整理します。その中心にあるのが、応力拡大係数 K という考え方です。
き裂先端近傍では、応力分布の形が決まっている

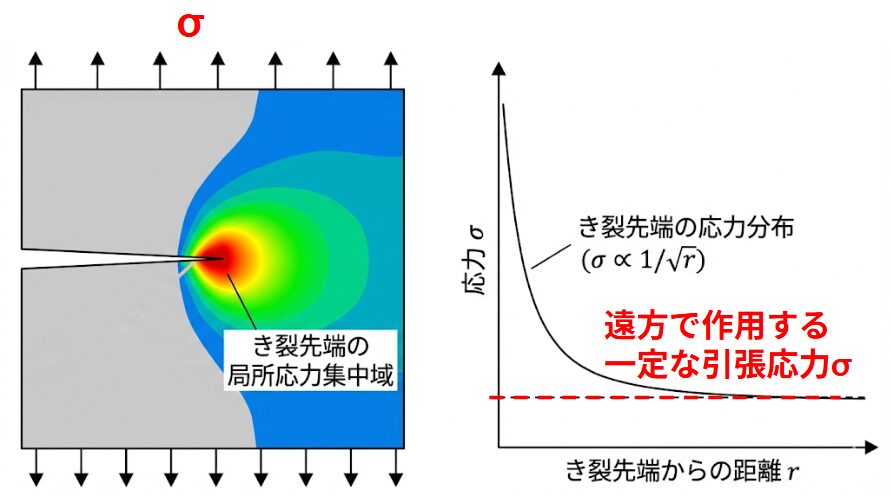

無限板にき裂がある場合、き裂先端近傍の応力は以下の形で発散することを前回確認しました。
ここで重要なのは、発散のしかた（1/√r）は、荷重や寸法によらず共通だという点です。つまり、条件によって変わるのは「どのくらい強く発散するか」だけなのです。
応力拡大係数 K とは何か
き裂先端から距離 r の位置における応力は、次のように表すことができます。
この式で、K が応力拡大係数です。ここでのポイントは、以下の2点に集約されます。
- き裂先端では、どんな場合でも応力は無限大になる
- しかし、少し離れた位置での応力は K の値で決まる
つまり K は、き裂先端近傍の応力場の「強さ」を表す指標だと考えることができます。
なぜ K だけで議論できるのか
同じ形状のき裂を持つ試験片でも、「荷重が大きい場合」や「き裂が長い場合」では、当然ながら破壊しやすさは変わります。応力拡大係数は、これらをまとめて次のように表します。
ここで、
- σ：遠方で作用する応力
- a：き裂の大きさ
です。この式が意味しているのは、応力とき裂寸法の両方が、き裂先端の状態を決めているという、当たり前だけれど重要な事実です。

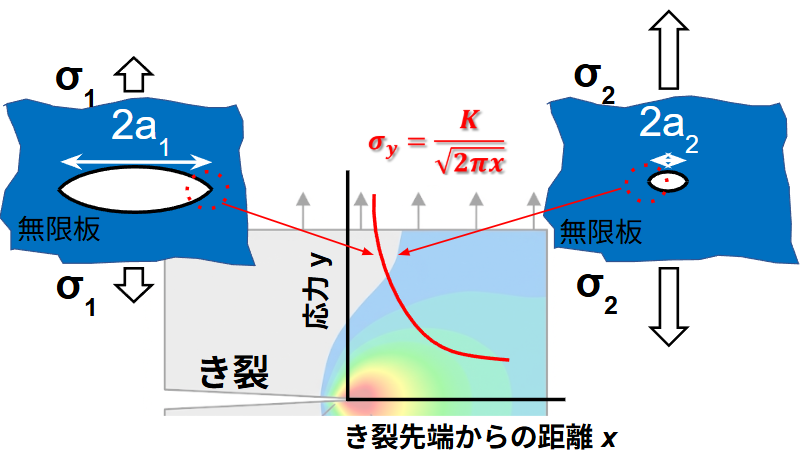

同じ K なら、同じき裂先端
ここで破壊力学らしい、重要な考え方が出てきます。それは、応力拡大係数が同じであれば、き裂先端の応力場は同じという性質です。
たとえば、
- 短いき裂に大きな応力をかけた場合
- 長いき裂に小さな応力をかけた場合
でも、K が等しければ、き裂先端では同じ状態になります。
これは、試験片の大きさや形状が違っても共通の物差しで破壊を議論できることを意味しています。
き裂の壊れ方は一つではない

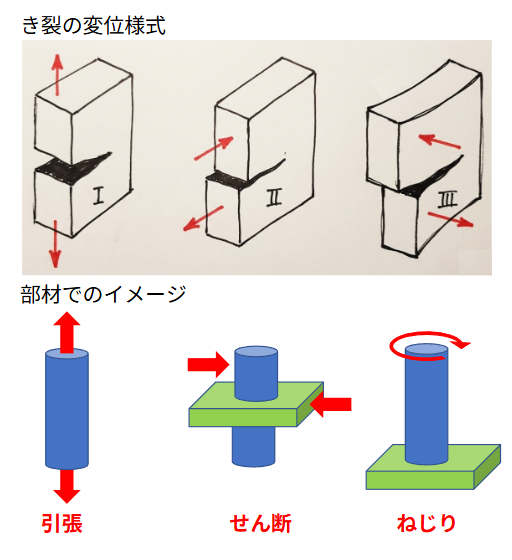

実際の構造物では、き裂は単純に開くだけではありません。き裂面の変位の仕方には、
- 開口モード（モードI）
- 面内せん断モード（モードII）
- 面外せん断モード（モードIII）
の3つの基本形があります。それぞれに対応して、KI , KII , KIII という応力拡大係数が定義されます。
この分類は、混合モードや実機構造の評価を行う際に非常に重要になります。
技術者にとっての K の意味
応力拡大係数 K は、
- 破壊靱性試験
- 疲労き裂進展評価
- 欠陥評価
など、実務のさまざまな場面で登場します。重要なのは、K は理論のための量ではなく、現場で使う物差しだという点です。
🚀 今回のまとめ
- ✔ き裂先端の応力場の共通性を表す指標が応力拡大係数 K である。
- ✔ K は、応力 σ と き裂寸法 a の両方の関数として定義される。
- ✔ 「同じ K なら同じき裂先端として扱える」という相似則が、設計・評価の根幹となる。
