目次

• 1. 理想強度と現実の強度のギャップ
• 2. 破面が語る3つの微視的破壊機構
• 3. 巨視的な延性破壊・脆性破壊との対応関係
• 4. 脆性は材料固有の性質ではない－延性-脆性遷移

🎯 この記事のゴール

• 「理想強度」と「実際の強度」がなぜ大きく違うのか、その理由を説明できるようになる
• へき開・微小空洞の成長と合体・すべり面分離という3つの微視的破壊機構の違いを理解する
• 巨視的な延性破壊・脆性破壊が、微視的にはどの機構に対応しているかを説明できるようになる
• 脆性が材料固有の性質ではなく、温度やひずみ速度によって変化することを理解する

1. 理想強度と現実の強度のギャップ

材料の強さを突き詰めて考えると、原子と原子を引き離すのにどれだけの力が要るか、という話に行き着きます。これを理想破壊強度（σ₀）と呼びます。同様に、原子面同士をずらすのに必要な力を理想すべり強度（τ₀）と呼びます。

この2つの比（σ₀/τ₀）を見ると、面白いことがわかります。比が大きい材料は、引っ張って引き離すよりも先にずれてしまう。つまり延性寄りの性質を持つ。逆に比が小さい材料は、ずれるよりも先に引き離されてしまう。つまり脆性寄りの性質を持つ、ということです。

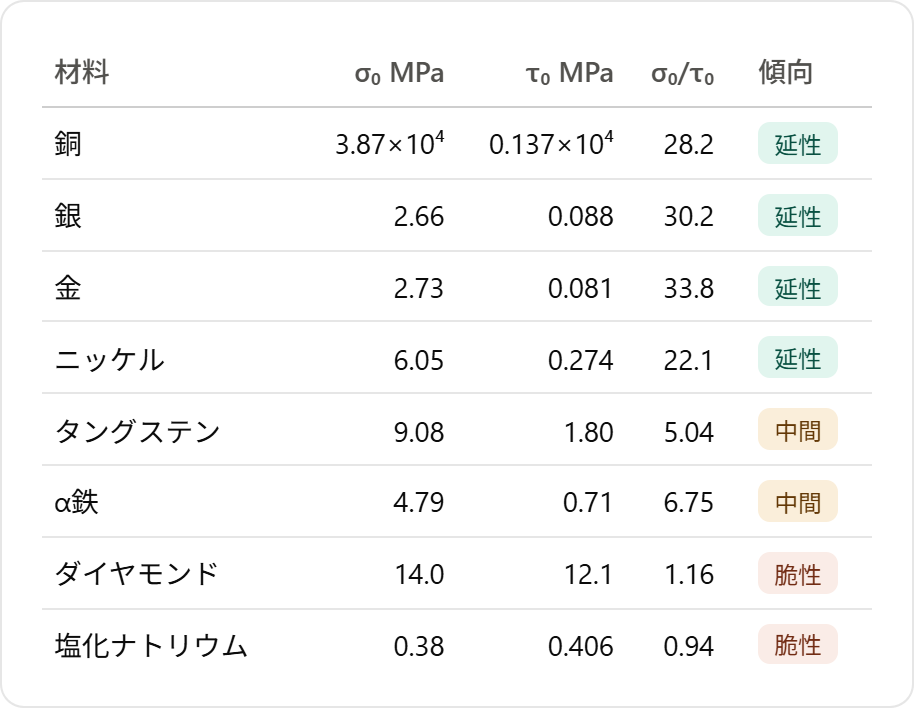

📊 表　代表的な結晶のσ₀/τ₀の値（銅・銀・金のような延性金属は比が大きく、ダイヤモンドや塩化ナトリウムのような脆性材料は比が1に近いことが一目でわかります）

ところが厄介なのはここからです。理論値である理想破壊強度に対して、実際の材料が示す破壊強度は、わずか1/100〜1/10程度にとどまります。

なぜこれほどの差が生まれるのか。理由は単純で、実際の材料は原子がきれいに整列した完璧な結晶ではないからです。転位と呼ばれる原子配列の乱れや、様々な欠陥が材料内部にはびこっており、これらが応力集中源となって、理論値よりもはるかに弱いところから破壊が始まってしまうのです。

これは現場感覚としても納得できる話だと思います。設計計算上は十分な強度を持っているはずの部品が、思わぬところから割れる。その裏には、目に見えない欠陥が応力を一点に集めているという背景があるわけです。

2. 破面が語る3つの微視的破壊機構

破面を電子顕微鏡で覗くと、その材料がどうやって壊れたのかを読み解くことができます。これをフラクトグラフィー（破面解析）と呼びますが、金属材料の微視的な破壊機構は、大きく3つに分類されます。

へき開

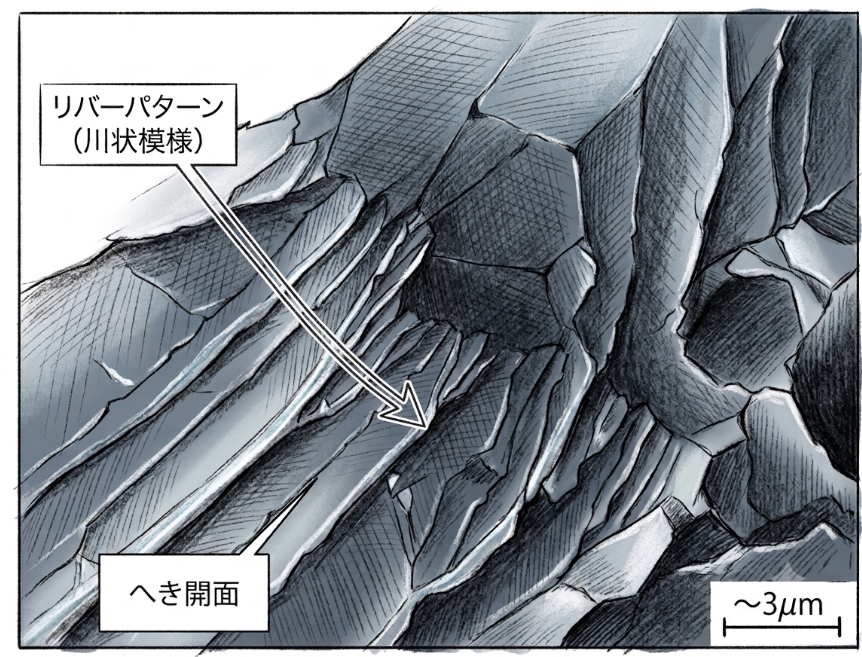

特定の結晶面に沿って、原子同士の結合がスパッと引張分離する現象です。塑性変形をほとんど伴わないのが特徴で、体心立方格子やちゅう密六方格子といった結晶構造でよく見られます。破面には「へき開段」と呼ばれる段差や、それが合流してできる「リバーパターン」という特徴的な模様が現れます。まさに川の支流が本流に合流していくような姿で、これをたどっていくと破壊がどちらの方向に進んだかまで読み取れるのです。

🖼️ へき開破面の模式図（リバーパターン）

微小空洞の成長と合体（Microvoid growth and coalescence）

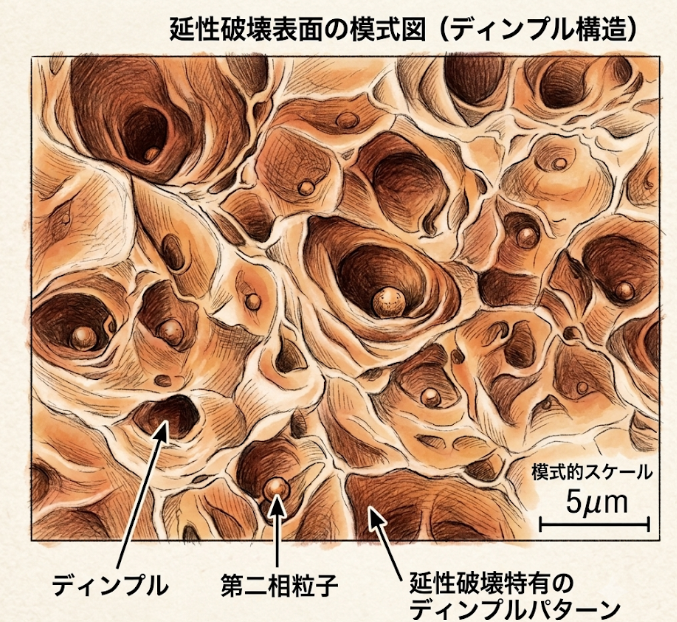

金属合金には、第二相粒子と呼ばれる不純物や析出物が必ず存在しています。塑性変形が進むと、この粒子と母材の境界がはがれて、微小な空洞（ボイド）が生まれます。この空洞が周囲の空洞と成長・合体を繰り返しながら、最終的に破断へと至る機構です。破面には無数のくぼみ、いわゆる「ディンプル」が観察されます。

🖼️ ディンプル破面の模式図

すべり面分離

高純度金属のように、空洞の核となる第二相粒子がほとんど存在しない場合に生じる機構です。すべり変形の結果として表面積だけが増大し、最終的には点状、あるいはナイフの刃先のような形で破壊に至ります。実は微小空洞の成長と合体も、より微視的な視点で見ればこのすべり面分離の一種にほかなりません。

3. 巨視的な延性破壊・脆性破壊との対応関係

ここまでは原子・結晶レベルの話でしたが、これを私たちが普段目にする巨視的な破壊の姿と結びつけてみましょう。

巨視的な視点では、破壊は大きく2つに分類されます。破断までに著しい伸びや絞りを伴う延性破壊と、塑性変形をほとんど伴わずに起こる脆性破壊です。

金属材料の場合、微視的な「すべり面分離」や「微小空洞の成長と合体」が巨視的な延性破壊に対応し、微視的な「へき開」が巨視的な脆性破壊に対応します。

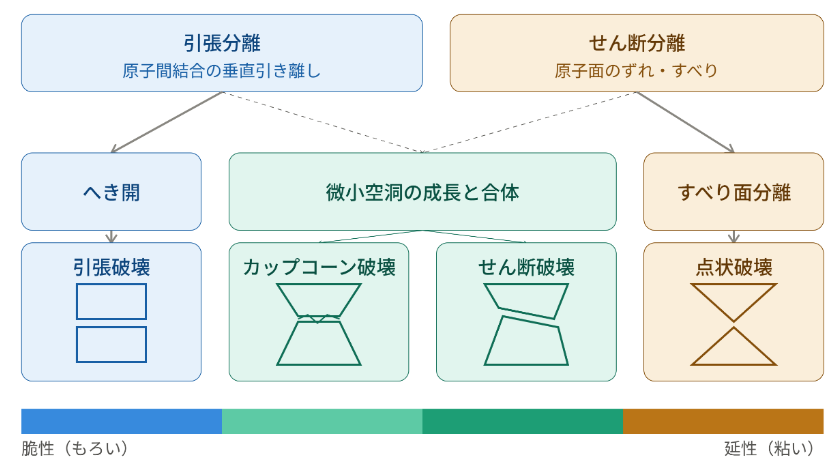

🖼️ 破壊の分類図（微視から巨視への対応関係）

この対応関係は、応力とひずみの関係を示す線図にもはっきりと現れます。延性破壊では、降伏強度（σY）を超えたあとに大きな塑性変形を経て、引張強さ（σB）付近で破断に至ります。一方の脆性破壊では、ほとんど塑性変形を起こさないまま、直線的に破断してしまいます。

設計の現場では、この違いは決定的な意味を持ちます。延性破壊であれば、破断に至るまでの間に変形という形で「予兆」が現れます。しかし脆性破壊は予兆なく突然起こる。だからこそ、脆性破壊は多くの重大事故の引き金になってきました。この点は、次回以降でリバティ船やコメット機の事故を扱う際に、改めて深く掘り下げていきます。

4. 脆性は材料固有の性質ではない－延性-脆性遷移

ここで一つ、誤解しやすいポイントを押さえておきたいと思います。それは、脆性は材料に固定された一定の性質ではないということです。

金属材料の多くは、塑性変形の結果として破壊に至ります。しかしこの塑性変形のしやすさは、温度・ひずみ速度・力学的拘束（応力の三軸性）といった条件によって大きく変化します。

特に体心立方格子を持つ金属は、高温では粘り強く延性破壊を示すのに、温度が下がるにつれて破壊機構がへき開へと切り替わり、脆性破壊を起こすようになります。これを延性-脆性遷移と呼びます。同様に、ひずみ速度が速くなる（衝撃的な荷重がかかる）ことや、応力の三軸性が強まることでも、脆性破壊への遷移が起こることが知られています。

つまり、常温では粘り強い材料であっても、寒冷地での使用や急激な衝撃荷重が加わる条件下では、思いもよらぬ脆性破壊を起こす可能性がある、ということです。これはまさに、後の章で扱うリバティ船の低温脆性破壊事故に直結する重要な視点になります。

🚀 今回のまとめ

• ✔ 実際の材料強度は理論上の理想破壊強度の1/100〜1/10程度しかなく、その原因は転位や欠陥による応力集中にある
• ✔ 微視的な破壊機構は「へき開」「微小空洞の成長と合体」「すべり面分離」の3つに分類される
• ✔ 巨視的な脆性破壊はへき開に、延性破壊はすべり面分離・微小空洞の成長と合体に対応する
• ✔ 脆性は材料固有の性質ではなく、温度・ひずみ速度・応力の三軸性によって変化する（延性-脆性遷移）

NEXT

破壊のメカニズムという「点」の理解ができたところで、次回は視点を大きく引いて「線」の話、つまり産業の発展とともに人類がどう破壊事故と向き合ってきたかという歴史を追いかけます。18世紀の産業革命が生んだ金属疲労という謎の現象、そしてリバティ船とコメット機、2つの悲劇が破壊力学という学問を生み出すまでの物語です。

🔗 関連記事：破壊力学I-1｜原子面を切り離す「究極の力」と、私たちが直面する現実
（理想破壊強度について、より詳しく数式を交えて解説しています）

🔗 関連記事：破壊力学I-2｜なぜ理想的破壊強度は現実では達成されないのか
（理想破壊強度が現実で達成されない理由・格子欠陥について解説しています）

🔗 関連記事：破壊力学II-1｜延性破壊の出発点は「引張試験」にある
（引張試験・公称応力と真応力・ネッキングについて解説しています）

🔗 関連記事：破壊力学II-3｜時間が支配する破壊現象とは何か
（ひずみ速度や衝撃が破壊に与える影響について解説しています）
