【破壊力学4-4】き裂は足し算で考えてよい｜重ね合わせの原理が実務で効く理由

前回までで、応力拡大係数 K を使えば、き裂先端の状態を共通の物差しで評価できることを見てきました。
今回は、実務で必ず直面する「荷重が重なった場合に K をどう扱うか」という問いに、重ね合わせの原理の視点から答えます。

この記事は小林英男先生著　「破壊力学」第4章を参考に、筆者の理解と言葉で説明したものです。詳しい解説や式の導出、図についてはテキストをご参照ください。

実際の構造物では、荷重は一種類ではありません。内圧、曲げ、熱応力、残留応力が同時に作用している場合、K はどう計算すればよいのでしょうか？

1. なぜ「足し算」が許されるのか

破壊力学で扱っている応力場は、基本的に弾性範囲のものです。弾性問題には以下の性質があります。

これが重ね合わせの原理です。破壊力学では、この考え方を応力拡大係数にも適用します。

き裂の変位様式（モード）が同じ場合、応力拡大係数は荷重ごとに計算し、最後に足し合わせることができます。

\[ K = K_1 + K_2 + K_3 + \cdots \]

ここで、K₁ は内圧、K₂ は曲げ、K₃ は残留応力による係数を指します。

この考え方は、圧力容器、配管、溶接構造など、実機構造の評価で頻繁に使われます。

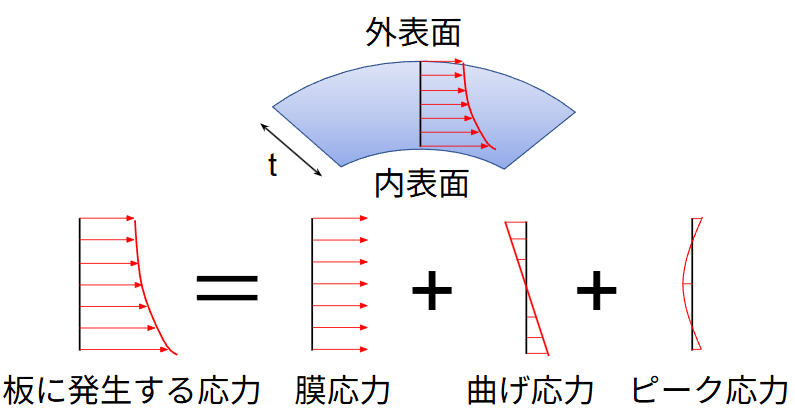

実務でよく使われるのが、膜応力と曲げ応力を分ける整理です。たとえば圧力容器では、断面に一様に分布する膜応力と、肉厚方向に勾配を持つ曲げ応力が同時に存在します。

\[ K = M_m \sigma_m \sqrt{\pi a} + M_b \sigma_b \sqrt{\pi a} \]

このように、膜応力（σ_m）と曲げ応力（σ_b）に対する K を別々に計算し加算します。ピーク応力は、き裂が十分大きい場合には K の評価には直接使わない点も実務上重要です。

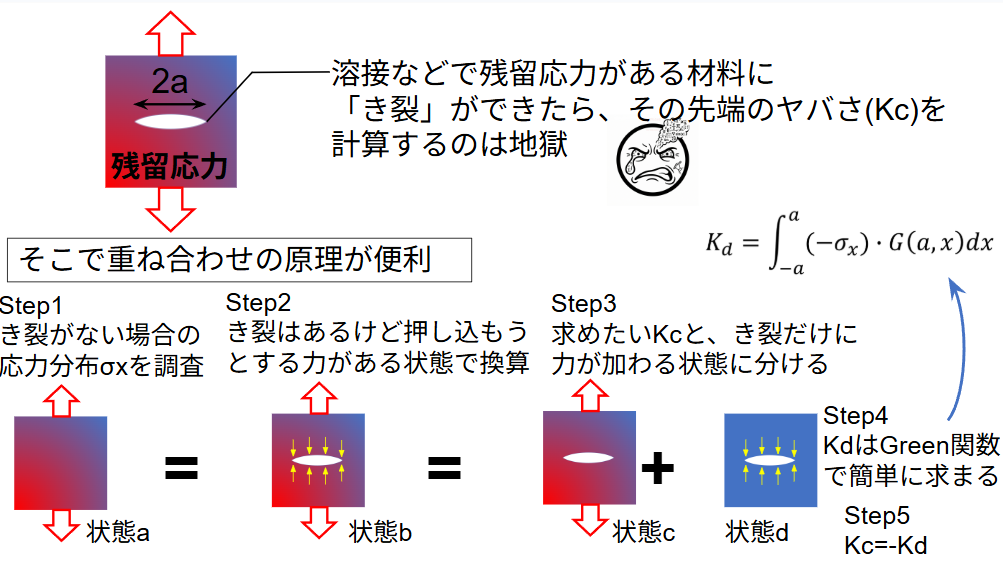

溶接などで生じる残留応力も、応力分布として存在する以上、K に変換できると考えます。その考え方を整理したものが重み関数です。

\[ K = \int_0^a \sigma(x)\, m(a,x)\, dx \]

この式の本質は、「き裂がなかったときの応力分布 \( \sigma(x) \) から、Kを計算する」という点にあります。

重ね合わせの原理は非常に便利ですが、万能ではありません。以下の点に注意が必要です。
