構造設計では、
「厚くすれば強くなる」
と考えるのが自然です。
実際、単純な引張や曲げの問題では、この考え方は正しいと言えます。
しかし、ここで一つの疑問が生じます。
「き裂が存在する場合でも、本当に厚いほど安全なのか？」
破壊力学の視点に立つと、この前提はそのままでは成立しません。
板厚は強度を高める要素であると同時に、破壊を促進する要因にもなり得る
という整理が必要になります。
板厚が変えるのは「強さ」ではなく「状態」
同じ材料でも、板厚が変わると壊れ方が大きく変わります。
これは、材料の性質が変わるのではなく、き裂先端の拘束状態が変化するためです。
-
薄板：
厚さ方向に変形する自由があり、平面応力状態となります。
塑性変形が広がり、粘りながら破壊に至ります。 -
厚板：
周囲によって変形が拘束され、平面ひずみ状態となります。
三軸応力状態が形成され、塑性変形が抑制されます。
重要なのは、厚くなるほど「粘りが失われる」という点です。
これは直感とは逆ですが、破壊力学では基本となる挙動です。
なぜ厚いほど脆くなるのか
厚板では、き裂先端の変形が拘束されるため、塑性域が小さく保たれる状態になります。
その結果、エネルギーを吸収する余裕がなくなり、き裂が安定成長する前に不安定破壊へ移行します。
この違いは、破壊靭性の測定値にも現れます。

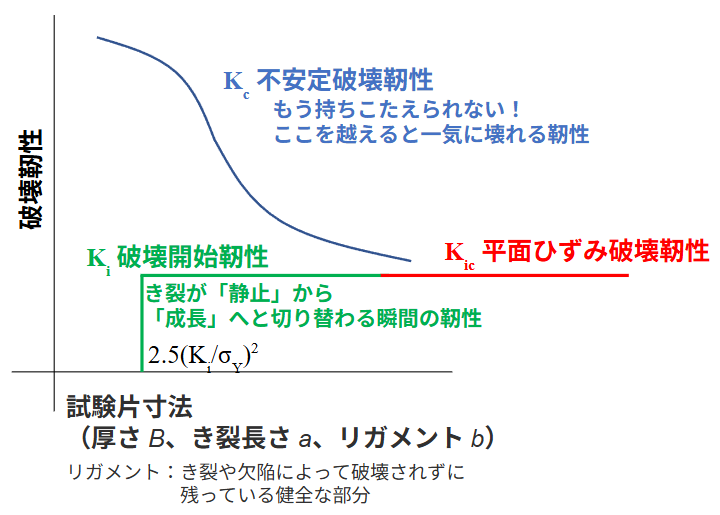

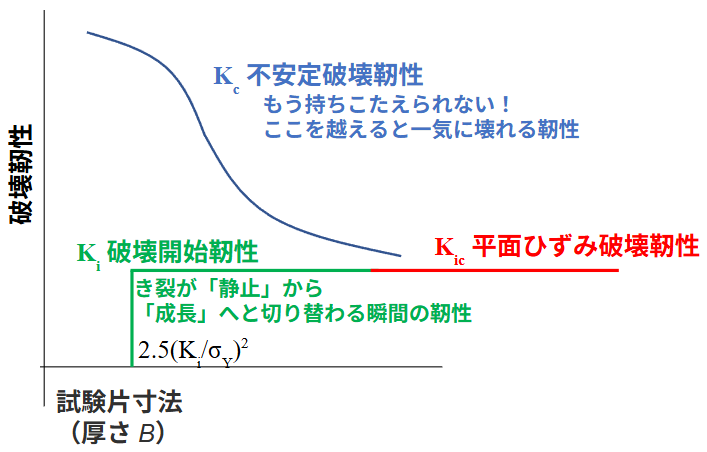

板厚の増加とともに、見かけの破壊靭性 Kc は低下し、ある一定値に収束します。
破面が示す拘束状態
この拘束の違いは、破面観察によっても確認できます。

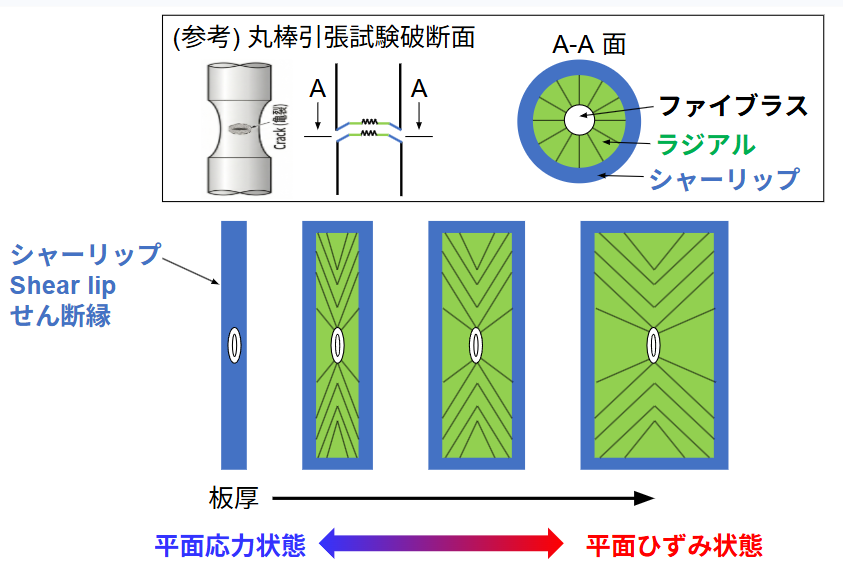

薄板では、せん断縁が広く現れ、塑性変形が支配的であることを示します。
一方、厚板では、平坦で脆性的な破面が支配的になります。
つまり、破面は拘束状態を可視化した結果と捉えることができます。
なぜ KIC という値が必要なのか
板厚を増やしていくと、破壊靭性は一定値に収束します。
この下限値が、平面ひずみ破壊靭性 KIC です。
これは、最も拘束が強い条件での破壊抵抗を表しています。
そのため設計では、最も保守的な指標として扱われます。
実際の試験では、この状態を再現するために、試験片寸法に厳しい条件が課されます。
\[ B, a , b \ge 2.5 \left( \frac{K_{IC}}{\sigma_Y} \right)^2 \]
コメント
