構造物にき裂が見つかったとき、本当に「もう終わり」なのか
本記事は、企業で機械・構造設計、材料選定、評価試験、品質保証に携わる方向けに、破壊力学の「最初の一歩」を整理したものです。
小林英男先生著『破壊力学』第6章を参考に、実務の視点で要点を再構成しました。
🎯 この記事のゴール
- き裂が発生・進展した後の材料ごとの「破壊抵抗の挙動」の理解
- 破壊抵抗曲線（R曲線）の物理的意味とき裂進展量との関係把握
- 安定進展から不安定破壊へと遷移する判定条件の理論的習得
構造物にき裂が見つかったとき、「もう終わりなのか？」と考えるのは自然です。
しかし、破壊力学はこの問いに対して、必ずしもそうではない、と答えます。ここで重要になるのが、き裂が動き出した後の挙動です。
今回は、破壊抵抗（R曲線）と不安定破壊の関係を通して、「壊れ方は一つではない」という点を整理します。
き裂は進むほど止まりやすくなるのか
脆い材料では、き裂が一度動けば一気に破断に至ります。
一方、多くの金属材料では、き裂が進むにつれて抵抗が増加するという挙動が見られます。ビニール袋にき裂を入れて、引っ張ってみてください。少しずつ硬くなってき裂進展が止まることが感覚的に理解できると思います。

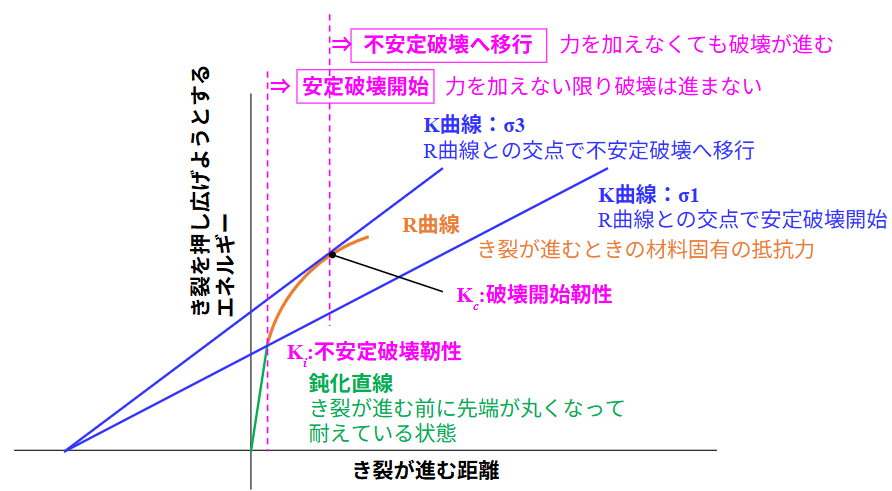

この関係を表したものが、R曲線です。
R曲線は、き裂進展量 Δa に対する破壊抵抗の変化を示したものであり、き裂進展に対する“粘り”の指標と捉えることができます。
重要なのは、抵抗が一定ではない材料が存在するという点です。
塑性域が拡大しながらき裂が進むことで、より多くのエネルギーが必要となり、結果として抵抗が増加します。
不安定破壊はどこで決まるのか
では、き裂が止まらなくなるのはどの瞬間でしょうか。
ここで考えるべきは、き裂を進める力（駆動力）と、それに抗う力（抵抗）の関係です。

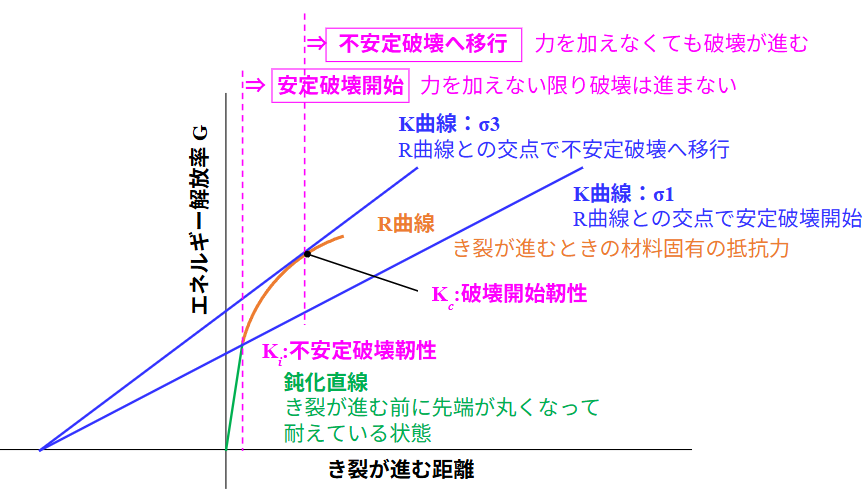

破壊の条件は、以下の2つの関係式で整理できます。
特に重要なのは2つ目の条件です。
き裂が進むほど、駆動力の増加が抵抗の増加を上回るかどうかが、不安定性を決めます。
つまり、力の大きさではなく、“増え方の比較”が本質という点が重要です。
荷重条件が壊れ方を変える
さらに重要なのは、同じ材料でも壊れ方は一定ではないという点です。
その違いを生むのが、荷重条件です。
-
定荷重（おもりをぶら下げるなど）：
き裂が進むほど駆動力 G が増加しやすく、不安定破壊に移行しやすい。 -
定変位（ボルトで締め付けるなど）：
き裂が進むと応力が緩和されるため、 G の伸びが鈍く、き裂が途中で止まりやすい（安定進展）。
これは、構造物の境界条件が破壊モードを支配することを意味します。
破壊力学では、き裂の有無ではなく、その後の挙動を評価することが重要になります。
したがって、平面ひずみ破壊靭性 KIC を超えたかどうかだけで判断するのは不十分です。重要なのは、その後にどのような進展挙動を示すかを見極めることです。
🚀 今回のまとめ
- ✔ き裂進展に対する抵抗は一定ではなく、R曲線で表される。
- ✔ 不安定破壊は「駆動力を表すエネルギー解放率 G の増分」と「抵抗 R の増分」の関係で決まる。
- ✔ 荷重条件（定荷重か定変位か）の境界条件によって、安定き裂進展か不安定破壊かが変わる。
破壊力学では、
き裂の有無ではなく、その後の挙動を評価する
ことが重要になります。
したがって、
\(K_{IC}\) を超えたかどうかだけで判断するのは不十分
です。
重要なのは、
その後にどのような進展挙動を示すか
を見極めることです。
参考：小林英男『破壊力学』共立出版 / 筆者の理解と言葉で再構成
