【破壊力学6-1】破壊靭性は本当に「材料定数」なのか｜自立性の原理と有効き裂長さの整理

破壊力学記事ブロック

前章までは、き裂先端の応力場を支配する応力拡大係数 Kと、その周囲に形成される塑性域について整理してきました。

ここで、次の疑問が生じます。

「破壊靭性 K_c や K_IC は、本当に材料固有の定数なのか？」

ヤング率や降伏応力と同じように、どの条件でも一意に決まる値として扱ってよいのかという問題です。

この問いは、破壊力学を設計に使えるかどうかに関わってきます。

塑性域の中身は本当に必要か

実材料では、き裂先端に必ず塑性域が形成されます。

その内部では、すべり、ボイド形成、微視的な破壊など、非常に複雑な現象が進行しています。

本来であれば、そのすべてを解析しなければ破壊は予測できないはずです。

しかし、ここで重要なのは、塑性域の詳細そのものではないという点です。

小規模降伏（SSY）が成立している場合、塑性域は弾性場に包まれており、その状態は外側の応力場、すなわち K によって一意に決まると整理できます。

これが自立性の原理です。

つまり、内部を直接知らなくても、外側の K で破壊を議論できるということです。

一方で、ここには一つのズレがあります。

弾性論では、き裂先端は無限に鋭い特異点として扱われます。

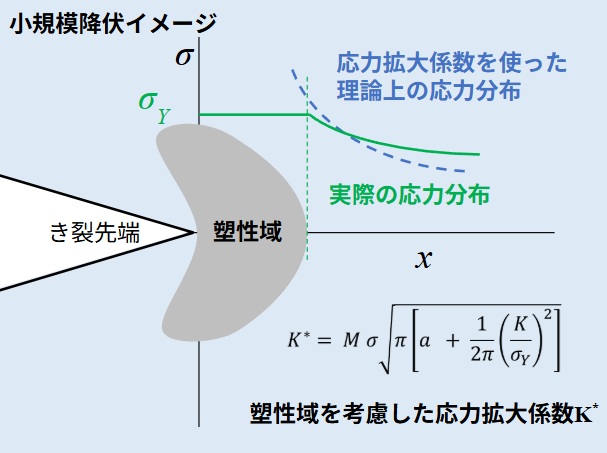

しかし実際には、塑性変形によって先端は鈍化し、応力分布は外側へ押し出される形になります。

この影響を無視すると、K の評価は現実と一致しません。

このズレを扱うための考え方が、有効き裂長さです。

塑性域によって軟化した領域を、き裂がその分だけ伸びたとみなすことで、弾性解析の枠組みを維持します。

すなわち、

\[ a_{\mathrm{eff}} = a + \frac{\omega}{2} \]

と置きます。【破壊力学5-2】参照

この整理により、塑性の影響を取り込みつつ、K による記述を維持できるようになります。

ここで、最初の問いに戻ります。

実験的に得られる K の値は、条件によってばらつきます。

このままでは、材料定数とは呼べません。

しかし、有効き裂長さで補正した K を用いると、ある値に収束することが確認されます。

この収束値こそが、破壊靭性 K_cです。

つまり、適切な前提と補正のもとで初めて“定数として振る舞う”と整理できます。

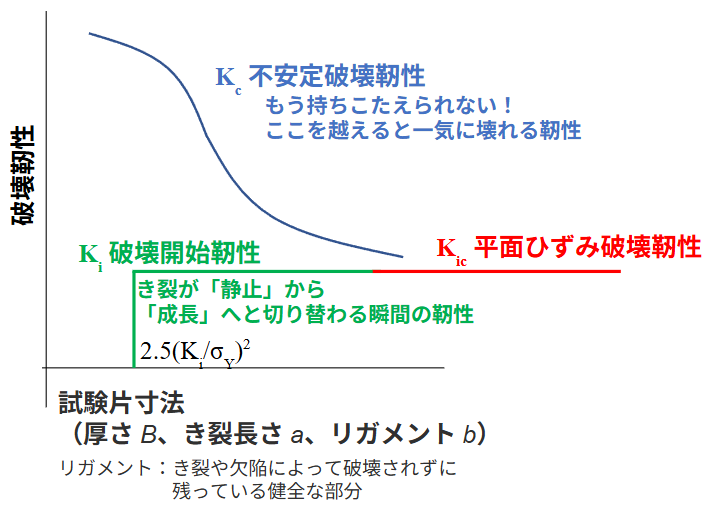

さらに厳密には、平面ひずみ　かつ　小規模降伏という条件を満たしたとき、最も安定した下限値として平面ひずみ破壊靭性（K_IC）が定義されます。

この条件を満たさない場合、値は寸法や拘束条件に依存して変化します。

したがって、K_IC は“常に成り立つ定数”ではないという点には注意が必要です。

破壊力学は、材料定数を与える学問ではなく、条件付きで定数を成立させる学問なのです。

ひかるエンジニア養成所管理人

TEKTO @ 匠人
