なぜ弾性解の単純代入では不十分なのか
本記事は、企業で機械・構造設計、材料選定、評価試験、品質保証に携わる方向けに、破壊力学の「塑性域評価」を整理したものです。
小林英男先生著『破壊力学』第5章を参考に、実務の視点で再構成しました。
🎯 この記事のゴール
- 小規模降伏（SSY）の成否を握る「塑性域の寸法」の概念理解
- 弾性応力場から素直に求めた塑性域サイズ ω1 の限界の把握
- Irwin（アーウィン）の近似における「切り捨てられた応力」の行き場の問題提起
前回は、小規模降伏（SSY）が成立していれば、塑性変形する材料に対しても応力拡大係数 K が使えることを整理しました。
ここで、次の問いが自然に出てきます。
「その塑性域は、実際にはどれくらいの大きさなのか？」

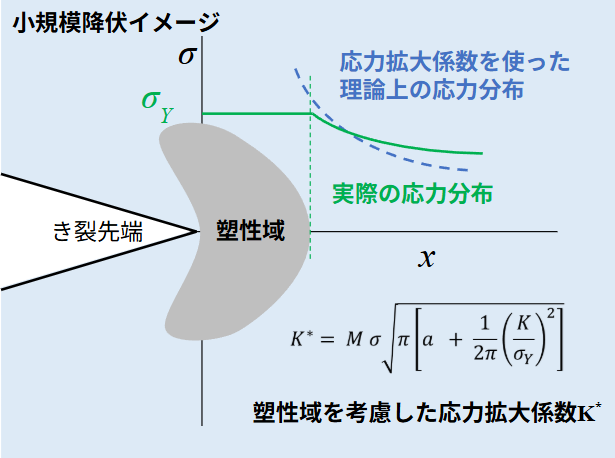

SSYが成立しているかどうかは、塑性域の寸法で決まります。
今回は、小林英男先生著『破壊力学』第5章で示されているIrwin（アーウィン）の近似を通して、塑性域の大きさをどのように見積もるかを整理します。
弾性解から素直に求めるとどうなるか
き裂先端近傍の弾性応力場は、以下の数式で与えられます。
この応力が材料の降伏応力 σY に達する位置を塑性域の境界と仮定すると、次の結果が得られます。
ここまでは、単純な代入計算です。
しかし、この結果には一つの問題があります。
降伏によって“切り捨てられた応力”の行き場がないのです。
弾性論では無限大へ発散するはずだった応力が、実際には σY で頭打ちになります。
では、その差分の力はどうなるのか。

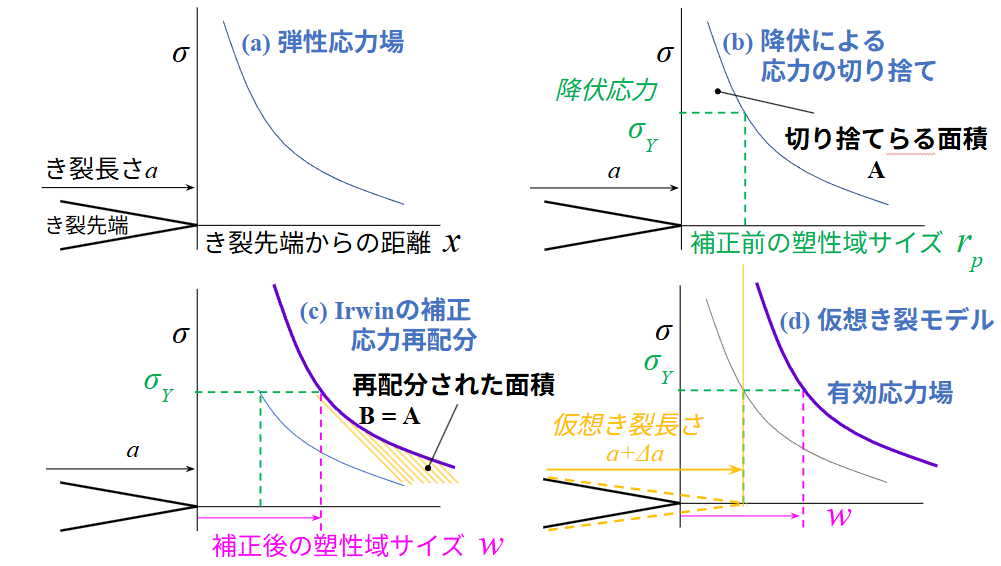

応力は消えない｜再分配という整理
材料は、力を消してくれません。
先端で支えきれなくなった分の荷重は、外側の弾性領域が肩代わりします。
これが応力再分配です。
この再分配を考慮すると、実際の塑性域は、単純計算で得られた ω1 よりも広がります。
ここでIrwinは、非常に巧みな近似を提示しました。
き裂が少し伸びたとみなす
塑性化して軟化した部分は、もはや十分に荷重を支えられない。
それなら、
き裂がその分だけ延びたと仮定して弾性解析する
という整理を行います。
実際のき裂長さを a とすると、有効き裂長さを以下の数式のように置きます。
この仮定を用いると、応力のつり合いが保たれ、実際の塑性域寸法は次の式のようになります。
つまり、
単純評価のちょうど2倍
が、再分配を考慮した塑性域の大きさです。
この近似の意味
Irwinの近似の本質は、複雑な弾塑性問題を、弾性問題に置き換えたという点にあります。
塑性域内部の詳細を解かなくても、有効き裂長さという考え方を導入することで、弾性論の枠組みを維持できます。
これは単なる計算テクニックではなく、理論を実務に接続するための整理法です。
実務での判断基準
塑性域寸法が、
- き裂長さに比べて十分小さいか
- 部材寸法に比べて十分小さいか
を確認することで、小規模降伏が成立しているかどうかを判断できます。
この確認を行わずに K だけで評価することは、理論の前提を無視することになります。
🚀 今回の整理
- ✔ 弾性解から求めた塑性域は過小評価になる。
- ✔ 降伏で失われた応力は外側へ再分配される。
- ✔ Irwin近似により、塑性域は単純評価の 2倍 となる。
- ✔ 塑性域寸法の確認が SSY成立の鍵 である。
参考：小林英男先生著『破壊力学』 / 筆者の理解と言葉で再構成
